芯力特車規TVS產品助力CAN/LIN通訊接口保護

發布日期：2024-07-03發布者：芯力特 分享到:

車輛電氣系統中可能出現瞬態過電壓?jiǎn)栴}，這些過電壓可能由多種原因引起，比如靜電放電、引擎啟動、電磁干擾、車輛內部電子設備的開關操作，甚至雷擊等?？偩€如果沒有適當?shù)谋Ｗo(hù)措施，可能會導致ECU（電子控制單元）等關鍵組件失效，從而引發系統故障或安全問題。

TVS的作用是在瞬態過電壓發生時，它們能迅速將電流分流到地線，限制電壓峰值，防止ECU關鍵組件失效。這是一種低成本且有效的保護手段，通常被集成在汽車電源、CAN總線（Controller Area Network）、LIN總線（Local Interconnect Network）或其他數據通信線路中。因此，它們是現代汽車電子系統設計中的標準組成部分。

1、TVS型號和典型參數

2、TVS產品介紹

SITLE24V2BNQ

產品特性：

        截止電壓VRWM：±24 V

        漏電流IR：50 nA

        鉗位電壓Vc: 35 V

         峰值電流 Ipp：8 A

         結電容 Cj:10 pF

         封裝類型：SOT-23

應用場合：

          CAN/CAN FD總線保護

防護等級

           IEC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

           ISO 10605 (ESD): ±30kV (contact discharge)

電路框圖

SITNE24V2BNQ

產品特性：

          截止電壓VRWM：±24 V

          漏電流IR：50 nA

          鉗位電壓Vc: 38 V

          峰值電流 Ipp：8 A

          結電容 Cj:24 pF

          封裝類型：SOT-23

應用場合：

          CAN總線保護

防護等級

          IEC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

          ISO 10605 (ESD): ±30kV (contact discharge)

電路框圖

SITNW24V1BNQ

產品特性：

           截止電壓VRWM：±24 V

           漏電流IR：50 nA

           鉗位電壓Vc: 37 V

           峰值電流Ipp：7 A

           結電容 Cj : 25 pF

           封裝類型：SOD-323

應用場合：

           LIN總線保護

防護等級

           EC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

           ISO 10605 (ESD): ±30kV (contact discharge)

電路框圖

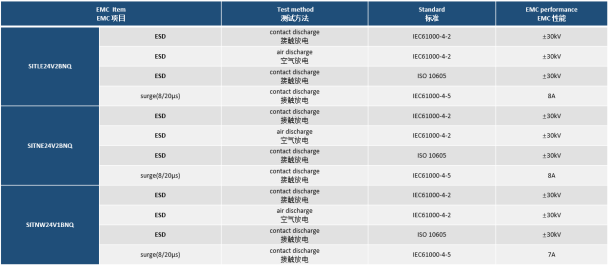

3、防護性能一覽表

4、應用示意圖

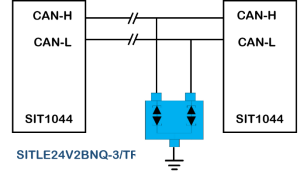

CAN FD總線接口ESD保護方案

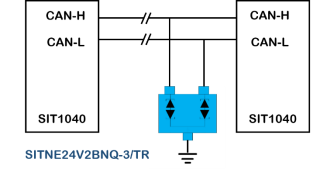

CAN總線接口ESD保護方案

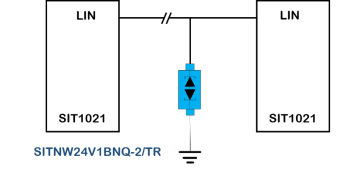

LIN總線接口ESD保護方案
