芯力特5Mbps (CAN?FD)收發器芯片SIT1044

發布日期：2021-07-20發布者：芯力特 分享到:

芯力特自主研發SIT1044芯片是一款應用于CAN協議控制器和物理總線之間的高性能(CAN FD)收發器芯片,可應用于卡車、公交、小汽車、工業控制等領域，總線耐壓達到±40V，支持5Mbps(CAN FD)靈活數據速率，具有在總線與CAN協議控制器之間進行差分信號傳輸?shù)哪芰?amp;hellip;…

芯力特±40V耐壓(CAN FD)收發器芯片SIT1044，其主要特征如下：

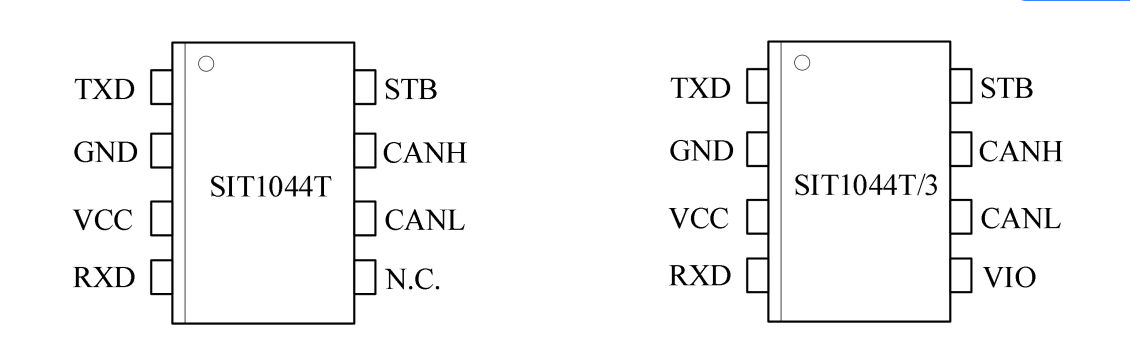

圖1 芯片引腳示意圖（提供SOP8以及DFN3*3-8，小外形無引腳封裝）

• 總線耐壓能力-40V~40V；

• HBM防護8KV;

• 支持5Mbps(CAN FD)（靈活數據速率）；

• 性能達到或優于“ISO 11898”標準,提供SOP8以及DFN3*3-8，小外形，無引腳封裝；

• 驅動器（TXD）顯性超時功能，待機總線（BUS）顯性超時功能，帶喚醒功能的低功耗待機模式，內置過溫保護功能；

• SIT1044T/3型號I/O電壓范圍支持3.3V和5V MCU；

• VCC和VIO電源引腳上具有欠壓保護；

• 通過-40℃~125℃高低溫老化實驗，滿足工控與車載應用范圍；

• 高抗電磁干擾能力，未上電節點不干擾總線

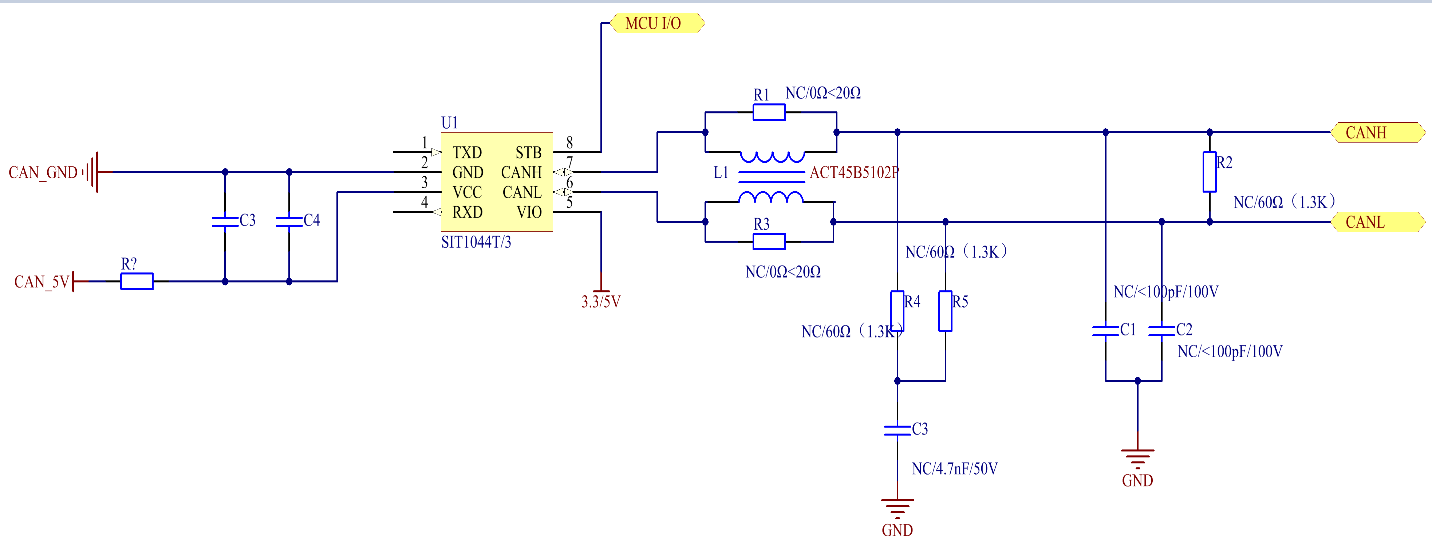

SIT1044T/3典型應用電路如下：

圖2 SIT1044T/3典型應用電路

SIT1044是一款滿足國際標準的高性能(CAN FD)收發器芯片。芯力特成為擁有(CAN FD)系列型號，CAN系列型號，LIN系列型號齊全的國內模擬IC廠商。

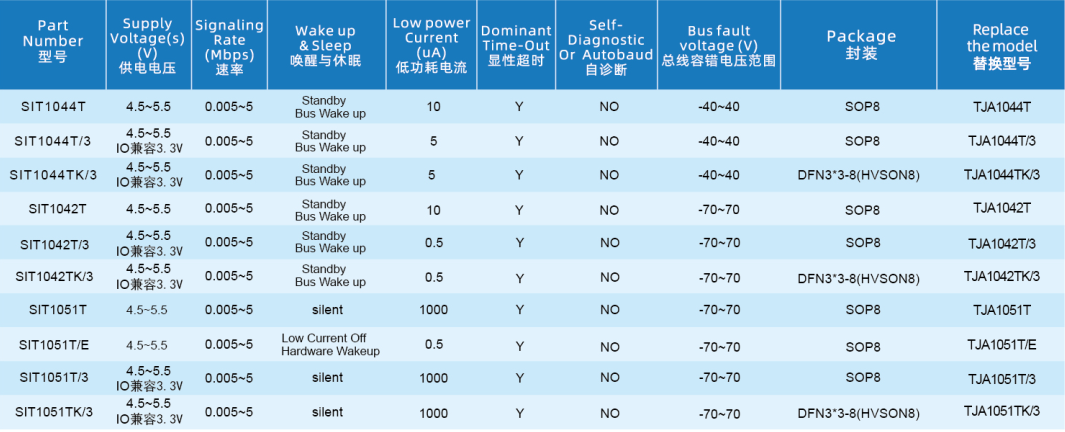

一、芯力特CAN FD系列型號如下：

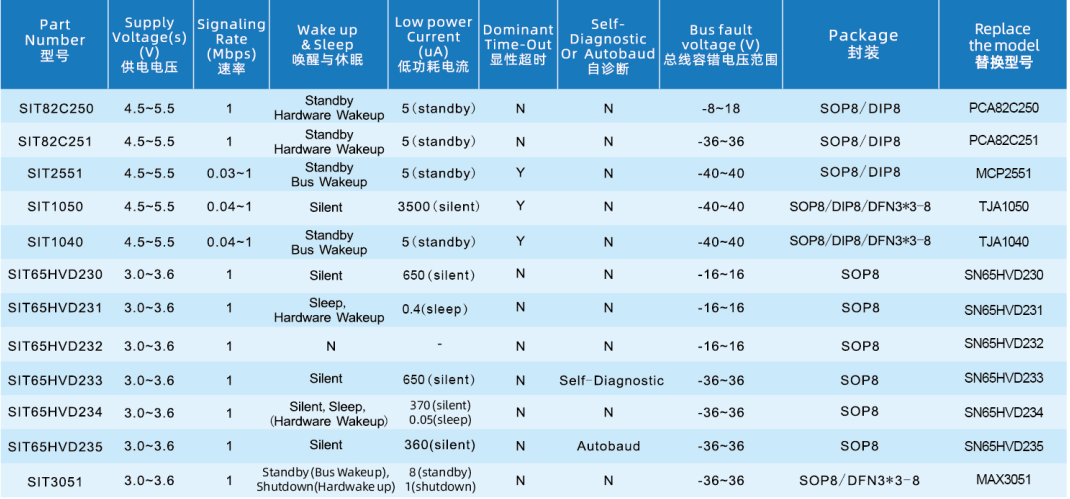

二、芯力特CAN系列型號如下：

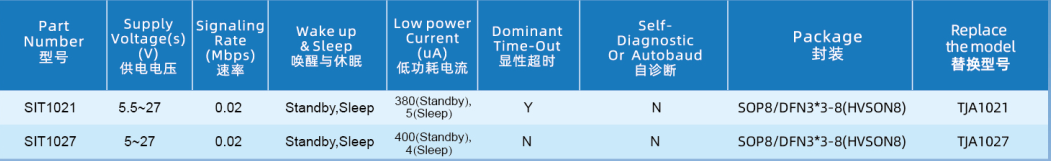

三、芯力特LIN系列型號如下:

芯力特聚焦工業與車載領域，將提供更加豐富的高性能CAN收發器型號、LIN收發器產品供廣大客戶選用。
